在水輪發電機組運行中，油槽作為關鍵部件（如軸承油槽、齒輪箱油槽），其內部測溫電阻的出線密封與維護便捷性長期面臨痛點：傳統出線方式需在油槽壁做轉接結構，易因密封失效導致油水泄漏；更換測溫電阻時需剝線、接線，不僅耗時費力，還可能破壞油槽外布線完整性，增加設備停機風險。
泰士特TO20-100/TO20-200系列快速插拔油槽出線裝置以 “IP68 級密封、免接線設計、模塊化插拔” 為核心，針對性解決油槽出線難題，為水輪發電機組油槽測溫系統的穩定運行與高效維護提供保
PART 01

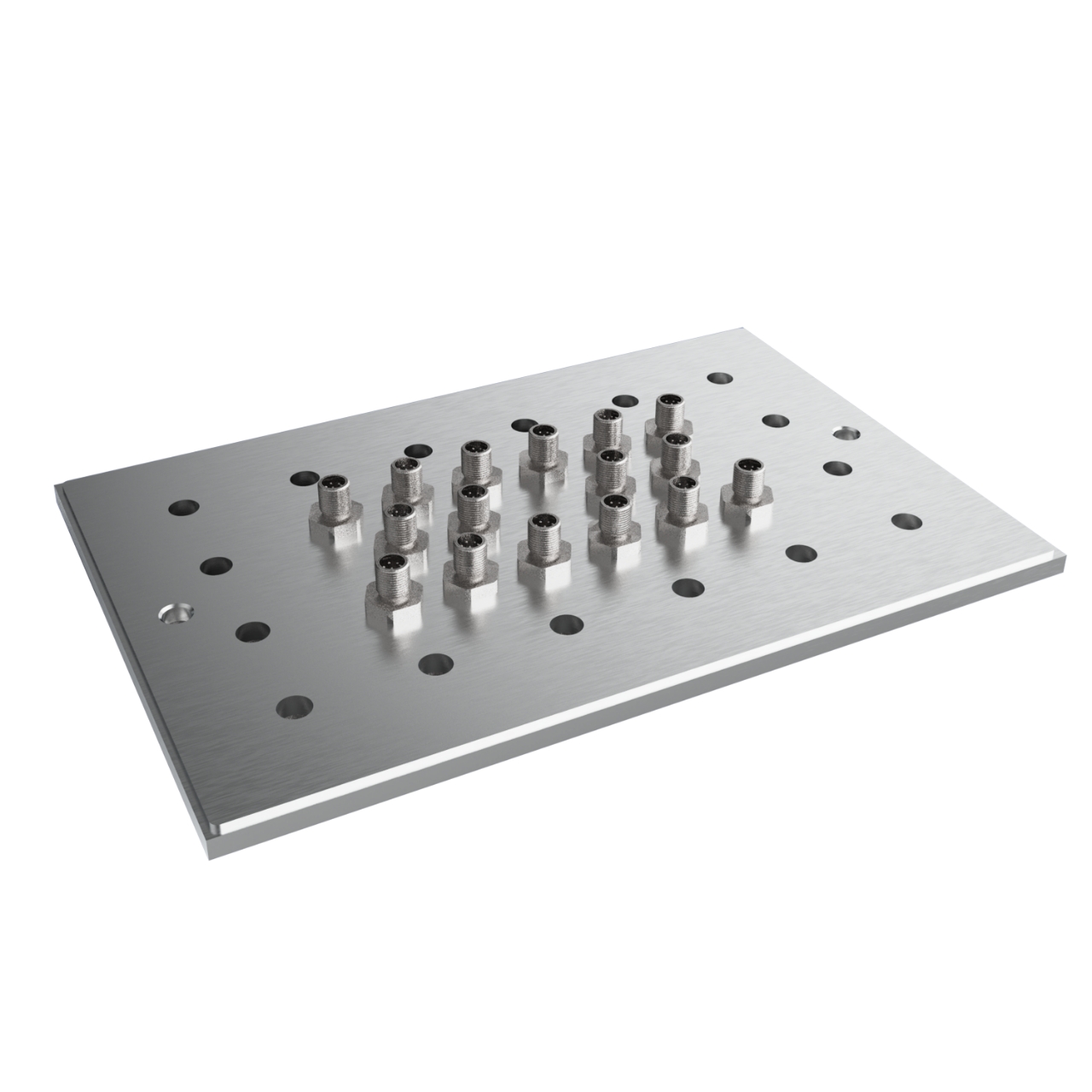

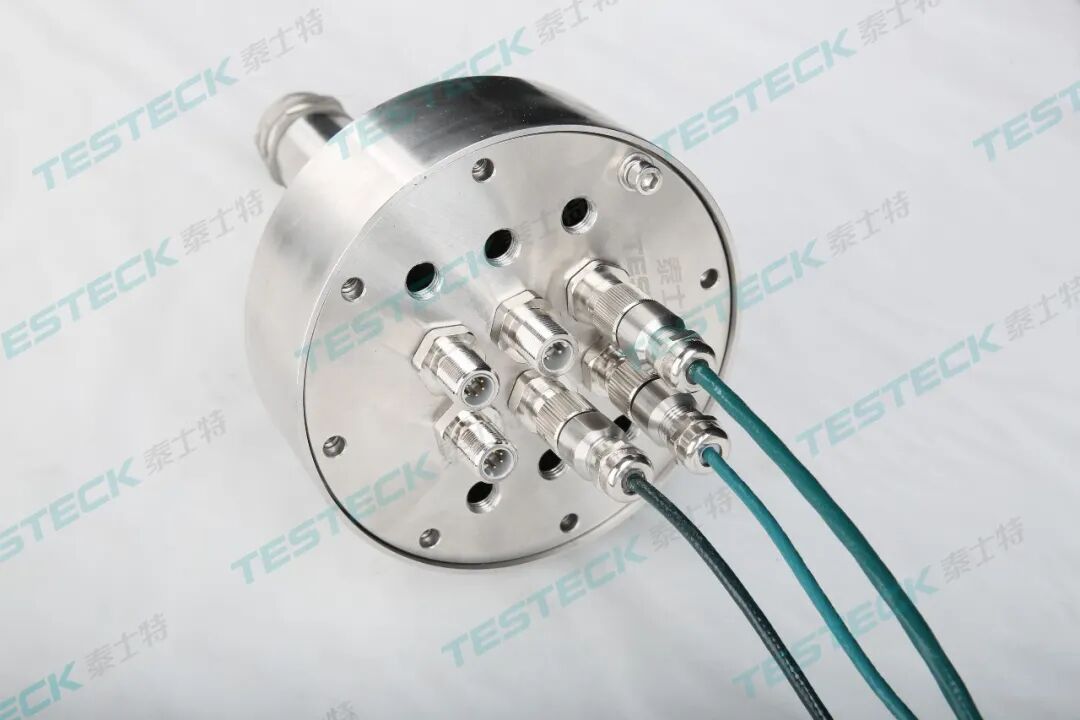

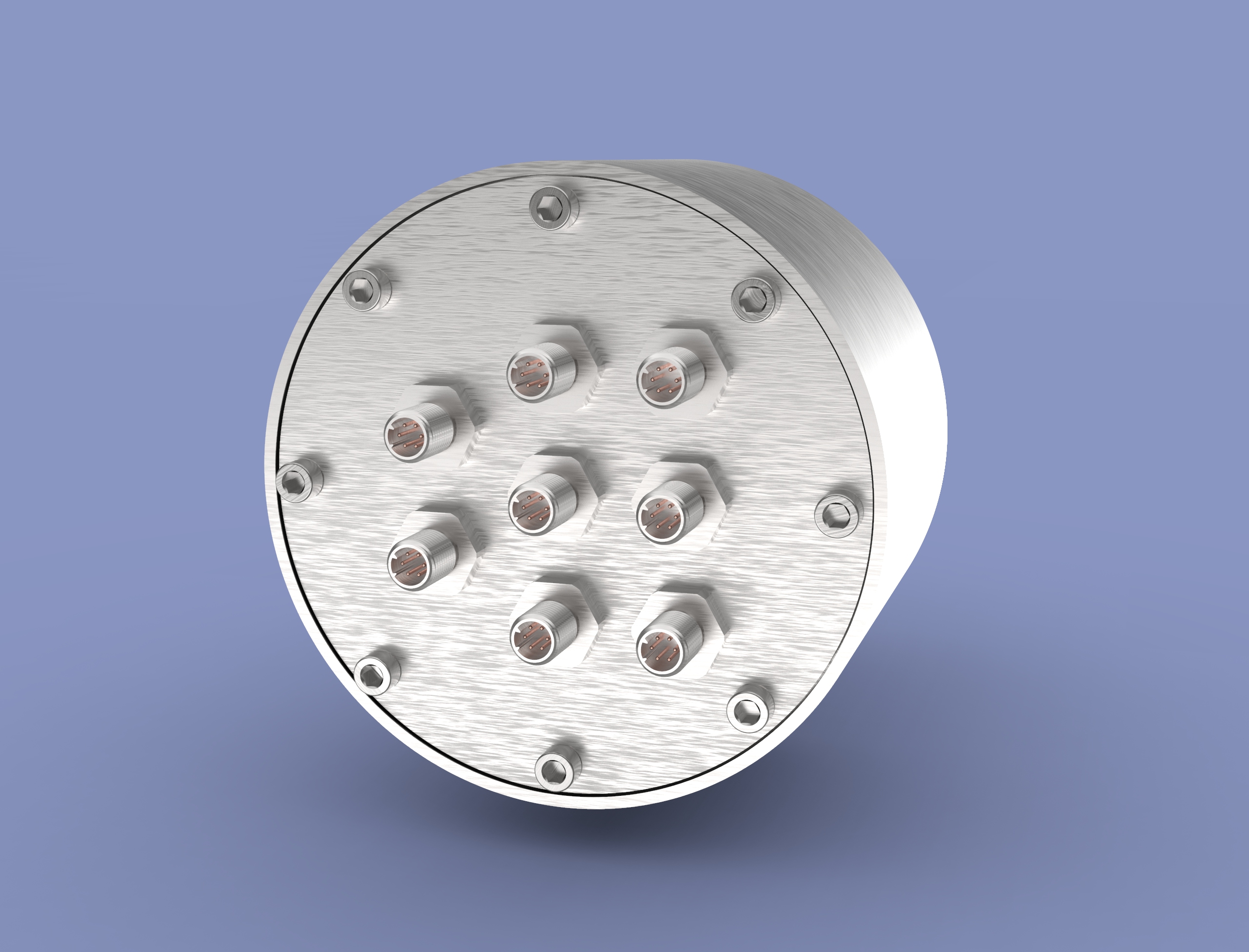

TO20-100 /TO20-200系列產品圍繞 “密封可靠、安裝便捷、長期耐用” 目標構建，核心由 “密封主體、連接器、布線保護組件” 構成，兩款產品（TOCP 圓形油槽出線裝置、TORP 方形油槽出線裝置）的關鍵參數與結構特性高度統一，僅在外形與安裝方式上適配不同現場需求：
核心參數與材質：筑牢油槽密封基礎
參數類別 | TOCP/TORP系列 | 核心 價值 |
主體材質 | 304 不銹鋼 | 耐受水輪發電機組油槽周邊的潮濕、油氣環境，抗腐蝕性能優異。 |
防護等級 | IP68 | 完全防塵且可長期浸泡在油 / 水中，杜絕油水通過出線部位泄漏，滿足油槽密封的嚴苛要求。 |
耐壓力 | 3MPa | 承受油槽內部油壓波動（如機組運行時的瞬時壓力變化），無密封變形或泄漏風險。 |
安裝方式 | TOCP 焊接 TORP 栓接 | 焊接方式適配金屬油槽的高強度固定，栓接方式便于后期拆卸調整，覆蓋不同油槽結構需求。 |
出線數量 | 5-28 根 （可定制） | 滿足油槽內多組測溫電阻的同時出線需求，無需額外增加出線接口，簡化油槽壁結構。 |
產品針數 | 3 芯 / 6 芯 可選 | 適配不同規格測溫電阻的信號傳輸需求，兼容性強 |
核心組件功能：全鏈條保障出線可靠性
密封主體：304 不銹鋼外殼與油槽壁直接連接（焊接 / 栓接），形成 IP68 級密封屏障，無需額外轉接結構，減少密封環節與泄漏風險；
快速插拔連接器：采用螺紋 / 卡口式設計，支持 “即插即用”—— 安裝或更換測溫電阻時，只需松開連接器即可分離油槽內外線路，無需剝線、接線；連接器內置金屬觸點，接觸穩定，有效抗振動、抗沖擊，避免傳統接線因振動導致的斷線接觸不良等問題；
布線保護組件：油槽外配套不銹鋼金屬軟管，包裹導線并抵御機械碰撞、摩擦損傷，同時便于現場靈活布線；油槽內優化布線通道設計，避免導線與油槽內部部件干涉，確保測溫電阻長期穩定運行。
PART 02
PART 03
水輪發電機軸承油槽出線
水輪發電機的推力軸承、導軸承均需通過油槽潤滑與冷卻，槽內測溫電阻需實時監測油溫，確保軸承運行安全。TO20-100/200 系列的 IP68 密封與 3MPa 耐壓力，可抵御油槽內的油壓波動與油液腐蝕；快速插拔設計便于在機組小修時更換測溫電阻，無需長時間停機，保障軸承溫度監測的連續性。
水輪機齒輪箱油槽出線
部分水輪發電機組通過齒輪箱實現轉速調節，齒輪箱油槽內的測溫電阻用于監測齒輪嚙合溫度，預防過熱損壞。TO20-100/200 系列的抗振動設計，可適應齒輪箱運行時的高頻振動，避免接線斷線；油槽內優化布線工藝，防止導線與齒輪箱內部部件摩擦，確保測溫電阻長期可靠運行。
水輪發電機組輔助油槽出線
除主軸承、齒輪箱油槽外，水輪發電機組的調速器油槽、液壓系統油槽等輔助油槽，也需測溫電阻監測油溫。TO20-100/200 系列的模塊化設計，可根據輔助油槽的尺寸（如小型油槽選少出線數量型號）、安裝空間（如狹小空間選圓形 TOCP 系列）靈活適配，實現輔助油槽的密封出線與便捷維護。
PART 04
TO20-100/200 系列快速插拔油槽出線裝置的應用，不僅解決了傳統油槽出線的密封與維護痛點，更從 “安全、效率” 兩大維度為水輪發電機組運營帶來實際價值：
安全層面：IP68 級密封杜絕油水泄漏，避免因油泄漏引發的火災風險、因水侵入導致的油質劣化；抗振動、抗沖擊設計確保測溫?cái)?shù)據不中斷，為機組故障預警提供準確依據，降低設備損壞風險。
效率層面：快速插拔維護將測溫電阻更換時間從 4 小時縮短至 30 分鐘，提升機組發電效率；免轉接設計簡化安裝流程，新機組安裝時可節省 30% 的油槽出線施工時間。
