在電力系統中,變壓器與開關柜是配電控制的核心樞紐,其運行溫度直接關系到電網安全。變壓器繞組過熱、開關柜母線接頭虛接發熱等問題,輕則導致設備壽命衰減,重則引發火災、停電等重大事故。熒光光纖測溫系統憑借 “抗電磁干擾、高精度、本質安全” 的特性,為變壓器與開關柜筑起全天候 “溫度防線”。


Part.01

熒光光纖測溫的技術內核:

從測溫原理到優勢






熒光光纖測溫系統的核心競爭力源于其獨特的測溫原理與材料特性:

測溫原理:熒光壽命的 “溫度密碼”

當熒光材料受到特定波長的光源激勵時,會產生受激輻射并釋放熒光能量。當激勵光源撤除后,熒光余輝的持續時間與熒光物質本身的特性與被測溫度密切相關。探測器通過精準測量熒光余輝的壽命,可計算出被測點的溫度值。

核心優勢:適配電力設備的 “先天基因”


強抗電磁干擾:


對電磁干擾本質免疫,適用各種惡劣工業環境;

高壓絕緣性能強:


耐沖擊電壓>22kV/mm(1.2/50us),工頻耐壓220.8kV/mm;

極高靈敏度:


響應速度快,精度高,能實時精準的測量溫度;

體積小巧:


微小尺寸,適合狹小位置;

低成本部署:

具有較高性價比。


Part.02

在變壓器上的應用:

破解繞組 “測溫盲區”




變壓器的核心發熱源是繞組(銅損)與鐵芯(鐵損),其中繞組內部溫度是絕緣老化的 “晴雨表”。熒光光纖測溫系統則實現了 “精準感知 + 全鏈預警”:

       關鍵測溫點部署


熒光光纖測溫系統在變壓器的應用



01

監測點位置:高壓繞組中部;

監測意義:測該部位熱點溫度,此為最危險區域,對設備安全運行至關重要;

建議探頭數量:每相布置 2 - 3 個。



02

監測點位置:低壓繞組出線端;

監測意義:用于監測接觸電阻過熱情況,及時發現潛在故障隱患;

建議探頭數量:每相布置 1 個。



03

監測點位置:鐵芯夾件;

監測意義:監測漏磁發熱狀況,防止因漏磁導致局部過熱影響設備性能;

建議探頭數量:布置 2 - 4 個。



04

監測點位置:套管根部;

監測意義:對連接點進行過熱預警,保障套管連接部位安全可靠運行;

建議探頭數量:每套管布置 1 個。



Part.03

在開關柜上的應用:

扼住接頭 “發熱源頭”




開關柜是配電系統的 “開關站”,其母線接頭、斷路器觸頭等部位因接觸電阻過大(如螺栓松動、氧化)易產生過熱,是引發開關柜燃弧爆炸的主要原因。熒光光纖測溫系統則實現了 “封閉環境下的精準監測”:

熒光光纖測溫系統在開關柜的應用



01

安裝部位:斷路器觸頭;

安裝方式:將探頭使用 陶瓷膠固定在靜觸頭臂上。通過陶瓷膠穩固粘貼,能確保探頭在斷路器運行過程中保持位置固定,準確獲取觸頭部位的溫度數據,且陶瓷膠具有一定耐高溫等特性,適應斷路器工作環境的特殊要求。



02

安裝部位:電纜接頭;

安裝方式:讓光纖緊貼接頭表面,并在兩者之間用導熱硅脂填充。光纖緊貼接頭表面可保證良好的熱傳導,使光纖能及時感知接頭溫度變化;導熱硅脂填充能消除光纖與接頭表面之間的微小空隙,進一步降低熱阻,提高溫度測量的準確性和響應速度。



03

安裝部位:母排搭接處;

安裝方式:在母排搭接處貼裝微型探頭,要求探頭尺寸小于 5mm×10mm。微型探頭體積小巧,不會對母排搭接處的電氣連接和結構造成明顯影響,同時能夠方便地貼裝在搭接處,實現對該部位溫度的有效監測。







Part.04

行業價值:

從 “被動搶修” 到 “主動防御”

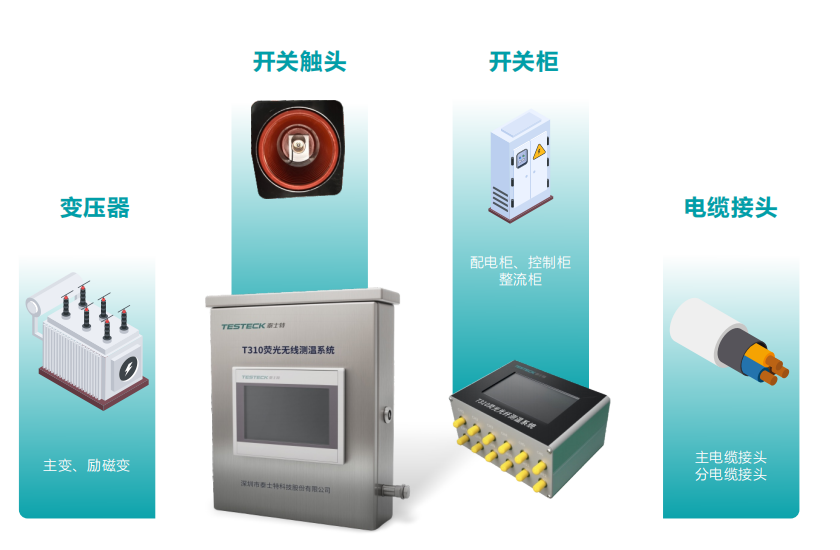

熒光光纖測溫系統在變壓器與開關柜上的應用優勢:

安全性升級:

不受強磁場的影響的同時可直接嵌入繞組或開關柜監測點,無需額外絕緣處理,具有高安全性。

經濟性提升:

通過精準溫控優化負荷調度,延長了變壓器、開關柜的使用壽命;同時便于布局安裝,可替換芯使得維護簡便,使得他們?nèi)芷诔杀鞠陆?。

結論:

從變壓器繞組的 “深層感知” 到開關柜接頭的 “細微監測”,熒光光纖測溫系統以光為媒,突破了電力設備高溫、高壓、強電磁環境的測溫瓶頸。在新能源并網、特高壓發展的背景下,這一技術正成為保障電網穩定運行的 “隱形基石”,讓每一度電的傳輸都更安全、更高效。
