從海事到化工:泰士特模塊化矩形穿隔密封系統,筑牢各場景防護屏障

從海事到化工:泰士特模塊化矩形穿隔密封系統,筑牢各場景防護屏障
  • 行業資訊

作者:
發布時間:


20

25

TESTECK

矩形密封穿隔模塊

筑牢各場景下的防護屏障






模塊化矩形密封穿隔系統

作為泰士特針對矩形開口密封場景研發的核心產品,模塊化矩形穿隔密封系統以 “模塊化組合、全維度防護、長周期可靠” 為核心優勢,通過科學的結構設計與優質材料選型,破解傳統矩形密封 “適配難、成本高、維護繁” 的行業痛點,廣泛應用于海事船舶、軌道交通、能源化工等多領域,為電纜與管道貫穿防護提供穩定可靠的解決方案。




01

產品架構:

精準匹配矩形工況的模塊化設計



系統核心由 “框架 + 功能模塊 + 輔助配件” 構成,通過標準化組件組合實現高效密封,具體組成如下:


組成部件

材質 / 規格

核心作用

矩形框架

316L

不銹鋼

提供堅固結構支撐,耐受腐蝕與機械沖擊,適配矩形開口的固定與密封基準需求;

密封模塊

EPDM

(三元乙丙橡膠)

核心密封單元,矩形密封模塊適配 3-98mm 外徑的電纜 / 管道,通過彈性貼合實現水密、氣密防護;

盲堵

模塊

EPDM

封堵未使用的開口位置,避免間隙泄漏,保持系統整體密封性能;

漲緊

裝置

EPDM+316L

調節模塊松緊度,補償安裝誤差,確保密封模塊與電纜 / 管道、框架的緊密貼合;

隔板

316L

不銹鋼

分隔不同類型的電纜 / 管道(如動力電纜與控制電纜),兼具耐腐蝕與防火作用;

SL-55

潤滑脂

降低模塊安裝時的摩擦損傷,增強橡膠模塊的耐老化性能,延長密封壽命





其核心設計亮點在于模塊化組合邏輯:無需為特定矩形開口尺寸定制整體密封件,通過不同數量的密封模塊、盲堵模塊與框架的靈活拼接,即可適配各類矩形開口規格;

同時支持框架前后面雙向安裝,允許開口存在較大加工公差(±5mm內均可兼容),大幅降低現場手工切割或精密加工的成本,尤其適配施工環境復雜的現場開孔場景。



02

全場景覆蓋:

從基礎建設到特種領域的廣泛適配



系統憑借對不同工況的強適應性,已廣泛應用于多個關鍵領域與場景,精準解決各個場景下的矩形開口密封需求:

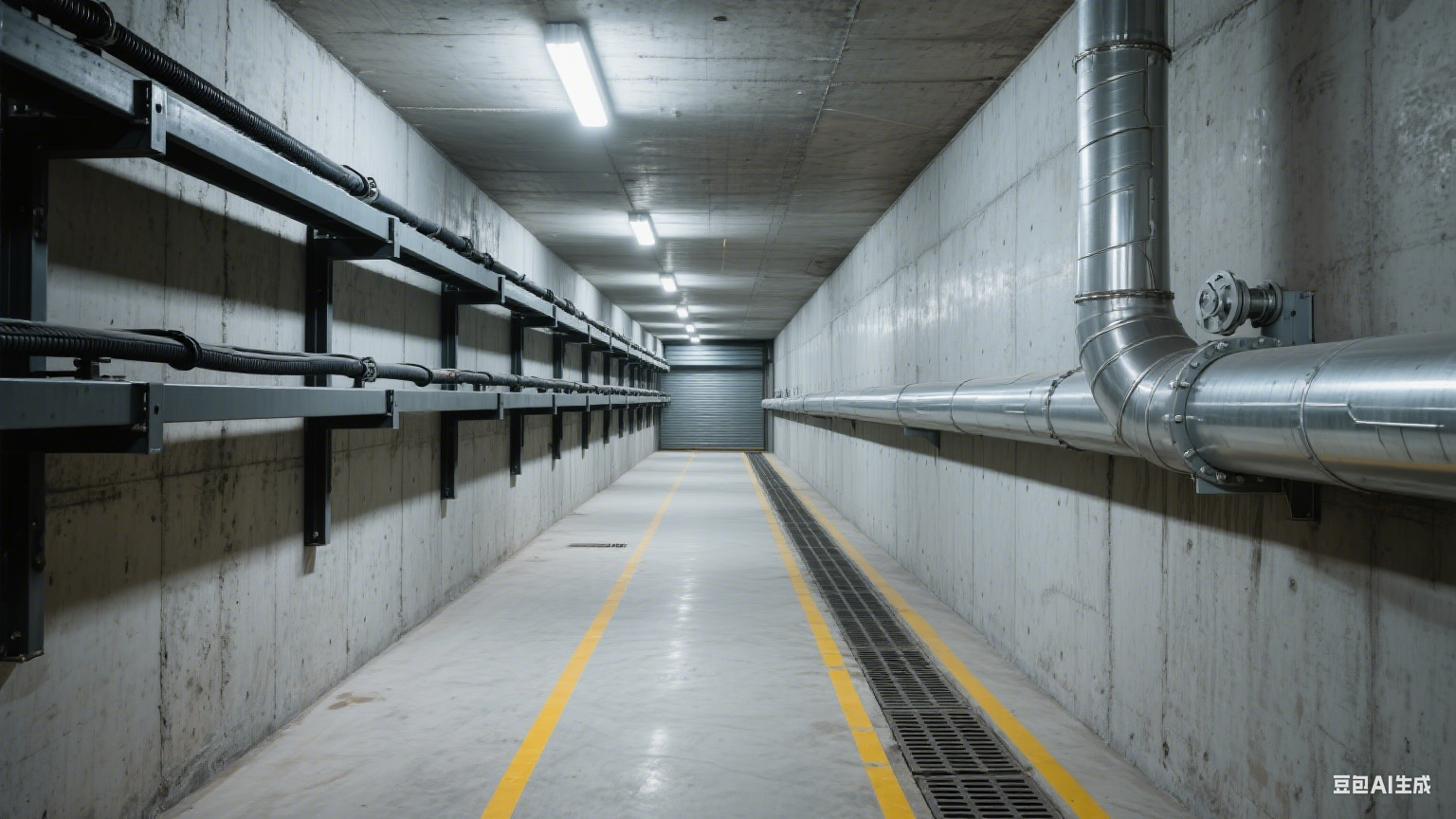

綜合管廊

用于綜合管廊內電纜豎井、水平穿墻部位的密封,阻斷地下潮氣、積水與灰塵侵入,保護管廊內高壓電纜與控制線路安全;

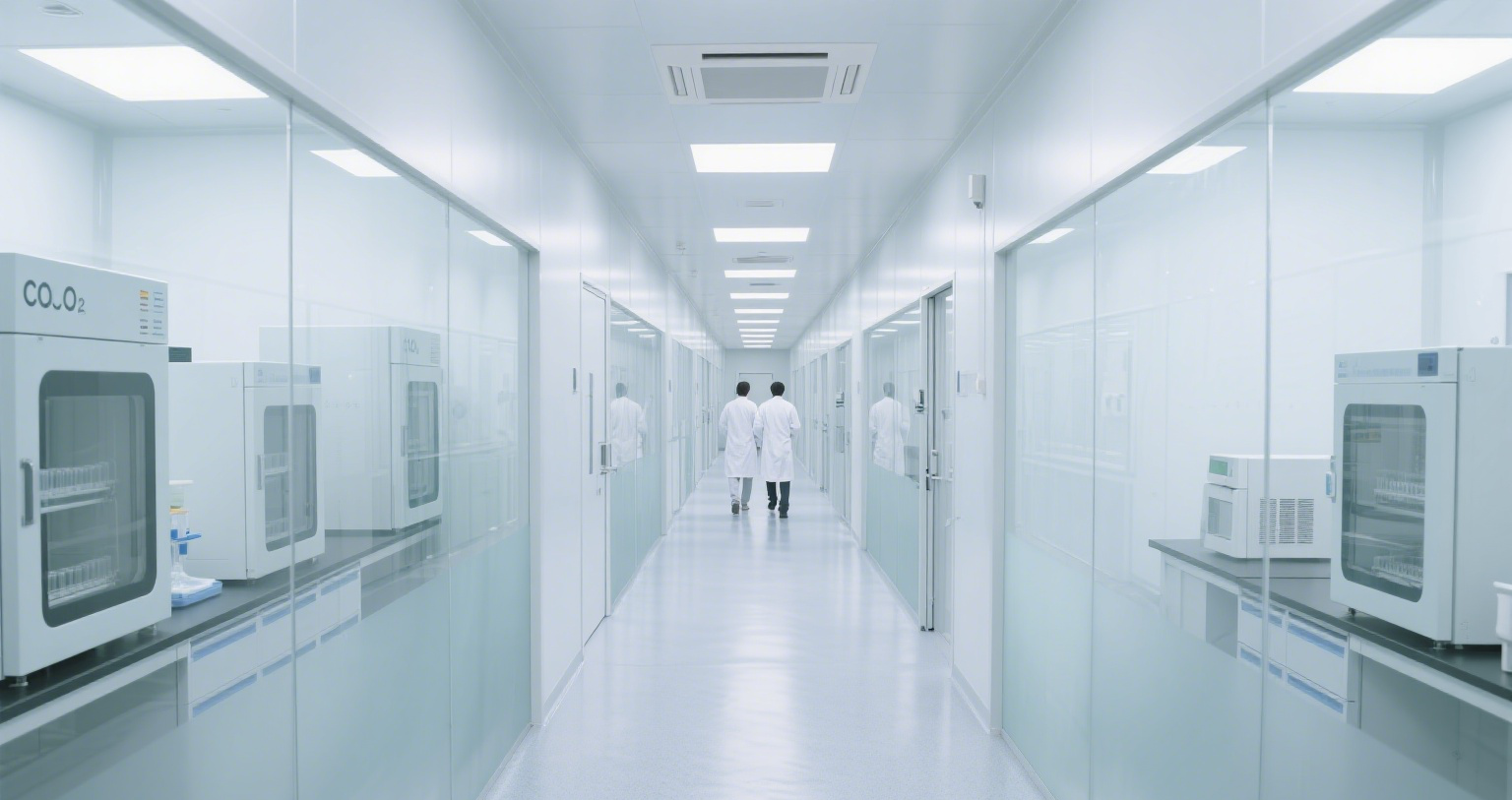

生物實驗室

適配實驗室控制柜、端子箱的矩形開口,通過 IP68 防護與氣密密封(0.5MPa),防止實驗氣體泄漏或外界污染物進入,保障實驗環境潔凈與人員安全;


海事船舶

覆蓋軍用 / 民用船舶的艙壁、甲板矩形開口,抵御海水鹽霧腐蝕與海浪沖擊,同時滿足船舶防火(A-0/A-60 耐火等級)與防爆需求;



軌道交通領域

應用于高鐵、地鐵的車體電控箱、電纜溝入室接口,耐受振動沖擊(符合軌道交通 EN 50155 標準)與高低溫波動,確保列車電氣系統穩定運行;


能源領域

適配光伏電站逆變器柜、水電站端子箱、風電塔筒控制柜的矩形開口,防護等級達 IP68,抵御戶外雨雪、沙塵與高溫環境;

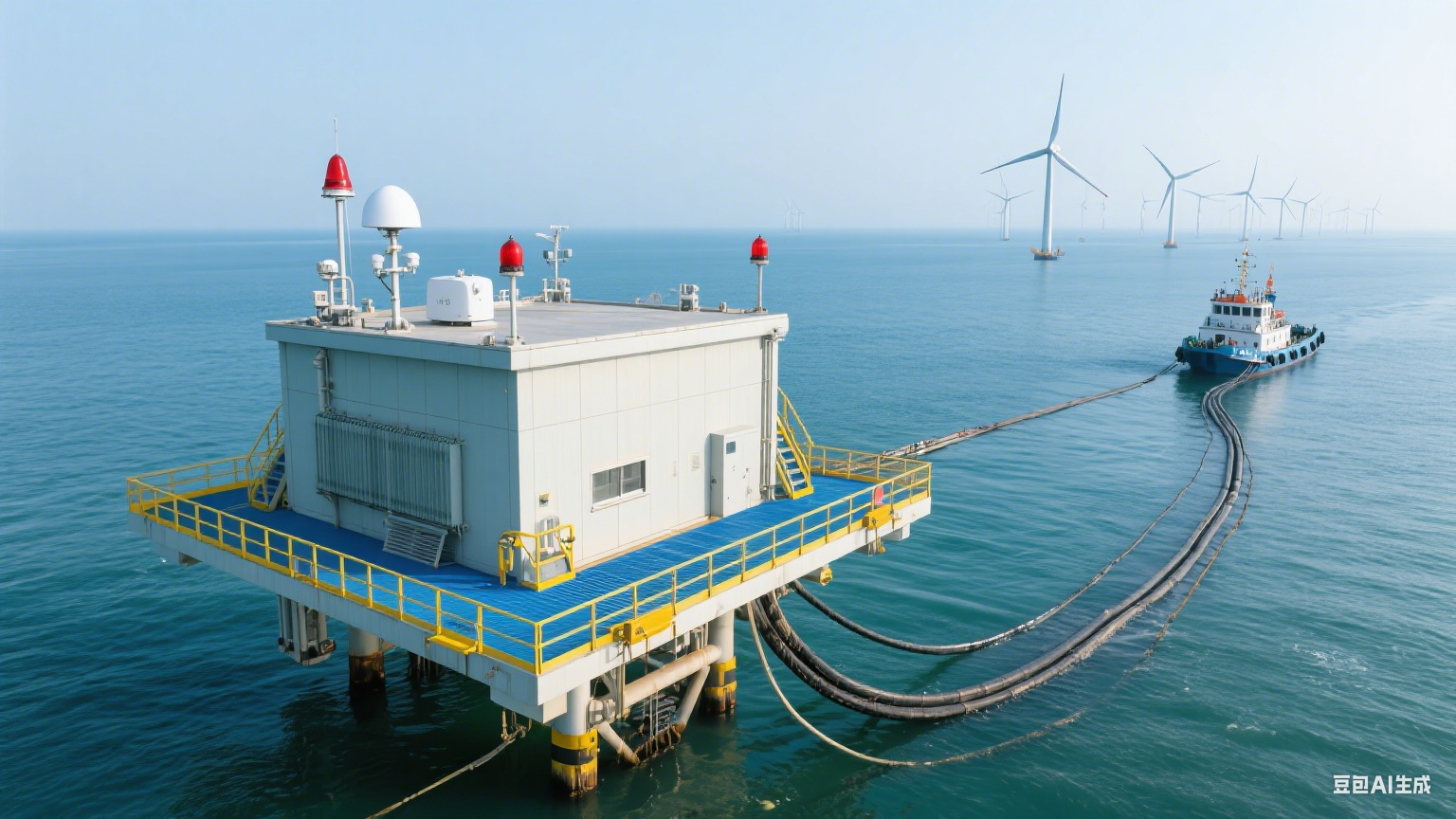

海上風電圖片生成 (2).png

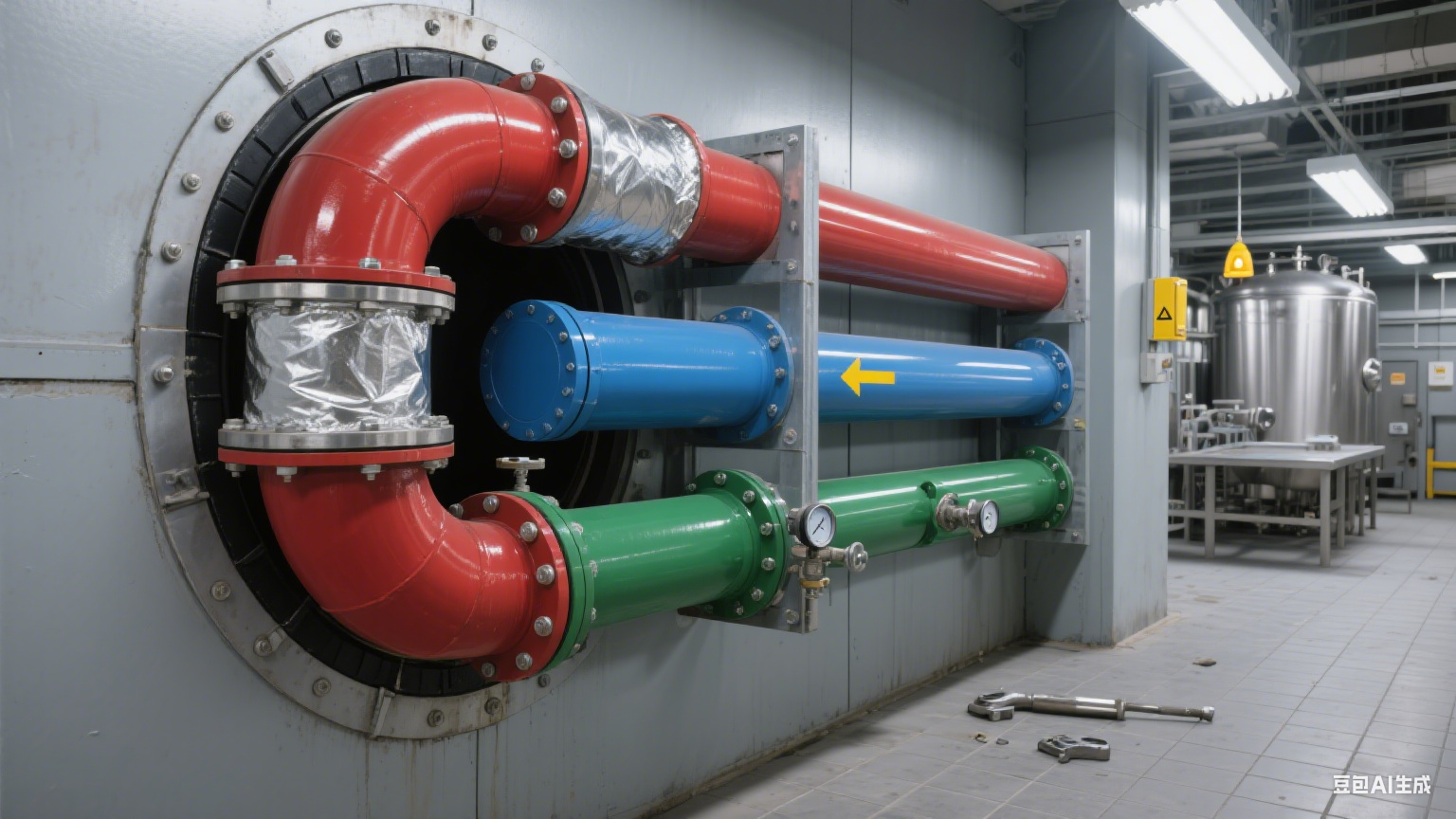

化工領域

用于化工車間的管道穿艙矩形開口,通過 0.5MPa 水密 / 氣密密封與 A-60 耐火等級,阻斷酸堿介質泄漏與火災蔓延,滿足化工防爆區域的安全要求。

生成海事船舶實景圖 (4).png


在典型工況場景中,系統表現尤為突出:無論是垂直安裝的電纜豎井、水平貫穿的墻體接口,還是狹小空間的電控箱、船舶的艙壁甲板,均能通過模塊化組合快速適配,無需復雜施工調整。


03

核心性能:

極致防護與長效可靠的雙重保障



系統通過權威標準認證與嚴苛測試,在密封性能、耐火等級、使用壽命等關鍵指標上表現優異,為各領域提供穩定防護:



密封性能:

水密等級達 0.5MPa,可承受 5 米水深的壓力而無泄漏,適配地下管廊積水、船舶甲板涉水等場景;

氣密等級達 0.5MPa,有效阻斷氣體滲透,滿足實驗室、化工車間的氣體隔離需求;

整體防護等級為IP68,完全防塵且可長期浸泡在水中,是戶外、潮濕環境的理想密封選擇。

防火性能:

滿足《國際耐火試驗程序應用規則》(FTP 規則),提供A-0、A-60 兩級耐火等級:

A-0 級:在標準耐火測試中,火焰與高溫氣體在 0 小時內不穿透密封系統,適配非關鍵防火區域;

A-60 級:可抵御 60 分鐘的標準火災,火焰與煙氣不蔓延,為人員疏散與滅火救援爭取關鍵時間,適配船舶艙壁、化工車間等核心防火區域。

使用壽命:

憑借 316L 不銹鋼框架的抗腐蝕特性(通過 1000 小時鹽霧測試無銹蝕)與三元乙丙橡膠(EPDM)的耐老化性能(抗紫外線、臭氧老化測試達 2000 小時),系統設計使用壽命長達30 年,遠超傳統橡膠密封件(5-8 年)的壽命周期,大幅減少后期維護更換成本。



結語

矩形工況密封的 “模塊化革新”

模塊化矩形穿隔密封系統以 “標準化組件應對多樣化需求”的設計理念,打破了傳統矩形開口密封 “一孔一定制” 的局限,同時通過嚴苛的性能指標與廣泛的場景適配性,成為管廊、船舶、能源、化工等領域的優選方案。其不僅解決了矩形開口密封的 “適配難、成本高” 問題,更以 30 年長效可靠的防護性能,為各行業的電氣與管道系統安全運行筑牢 “矩形防線”,推動矩形工況密封技術向更高效、更經濟、更可靠的方向升級。
